Arbeiten vor Ort

Im dicht bebauten Berliner Stadtgebiet werden große Teile der geplanten Leitungen in bis zu 40 Meter tiefen Tunneln verlaufen. Damit der Verlauf der Tunnelbauten zuverlässig geplant werden kann, braucht 50Hertz ein genaues Bild der Gegebenheiten vor Ort: Wie ist der Untergrund beschaffen? Wie fest ist das Material und wie verhält es sich unter Belastung? Wo befindet sich das Grundwasser und wie stark schwankt sein Stand im Jahresverlauf?

Um diese Fragen beantworten zu können, werden verschiedene Voruntersuchungen entlang der geplanten Tunnelbauten durchgeführt. Die gewonnenen Erkenntnisse fließen in die weitere Planung ein. Die geplanten Voruntersuchungen erfolgen dabei in enger Zusammenarbeit mit den zuständigen Berliner Behörden.

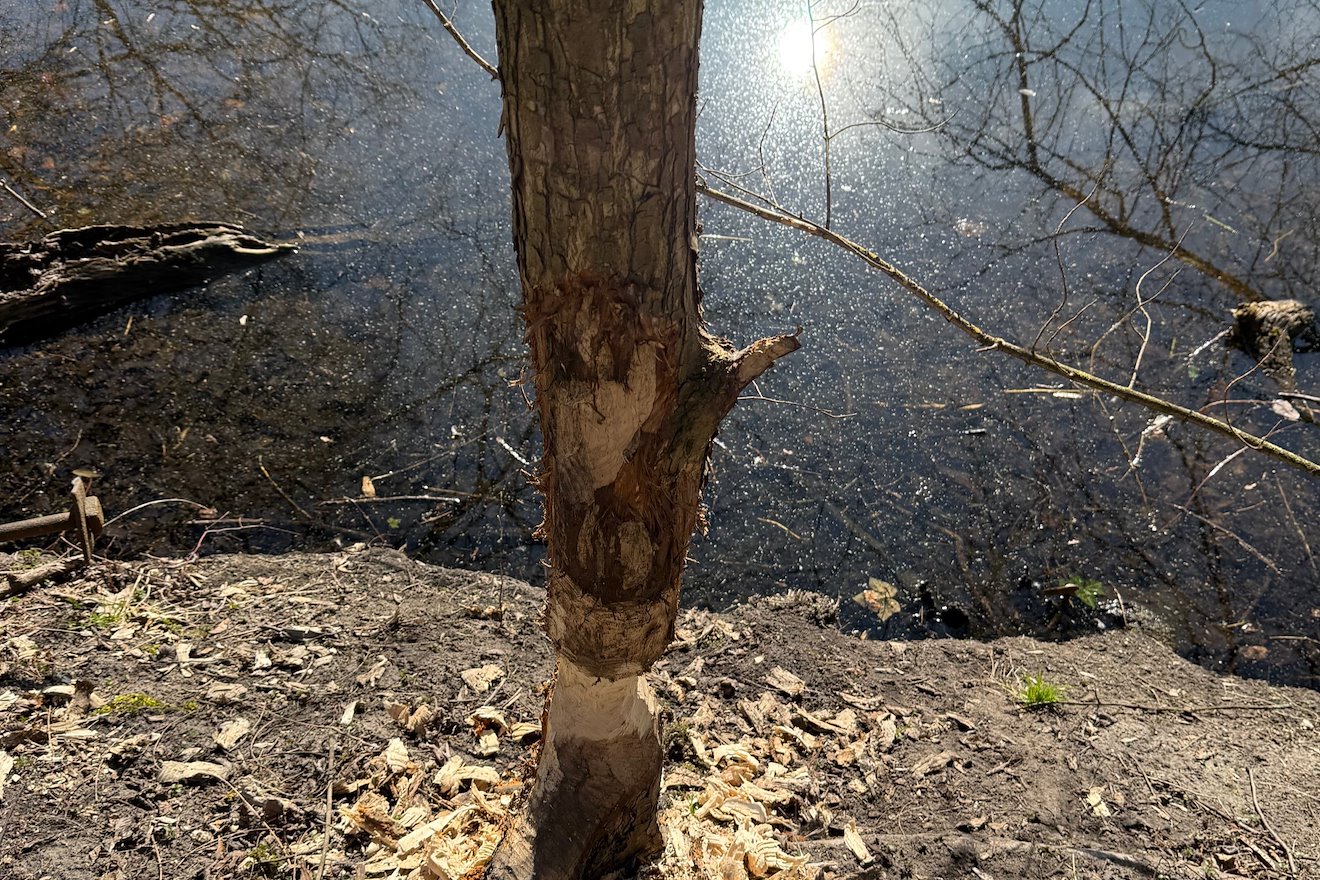

Kartierungen: Natur im Blick

Die Tunnelbauten sind entlang der Leitung auf Versorgungsschächte angewiesen. An diesen Schachtstandorten macht sich 50Hertz ein genaues Bild der Gegebenheiten an der Oberfläche: Welche Tiere und Pflanzen leben hier? Wie ist der Zustand der Vegetation? Gibt es geschützte Lebensräume oder besonders schützenswerte Arten?

Archäologie im Bauumfeld

Bevor gebaut wird, schaut 50Hertz genau hin: Können wir Einflüsse auf Berliner Baudenkmäler ausschließen? Gibt es Hinweise auf historische Bodendenkmäler oder kulturelles Erbe an den geplanten Schachtbauten? Um das frühzeitig zu klären, werden archäologische Voruntersuchungen durchgeführt. Zudem stimmt sich 50Hertz während des Planungsprozesses eng mit den Bezirksämtern und den Landesbehörden für Denkmalschutz ab. Ein Fund während des Baus könnte andernfalls zu Verzögerungen führen.

Sicherer Baugrund: So prüft 50Hertz auf Kampfmittel

Bevor die eigentlichen Baugrunduntersuchungen starten können, steht die Sicherheit an erster Stelle. In einem historisch geprägten Stadtgebiet wie Berlin ist es unerlässlich, den Untergrund auf mögliche Kampfmittelreste zu untersuchen.

Der Prozess beginnt mit einer militärhistorischen Analyse. Sie zeigt, wo Verdachtsflächen liegen könnten. An diesen Stellen prüfen Fachfirmen die Bohrpunkte und deren Umgebung gezielt mit Magnetometern. Diese Geräte messen die magnetische Flussdichte im Boden und erkennen metallische Objekte – auch solche, die seit Jahrzehnten verborgen liegen. Die sorgfältige Sondierung schafft die Grundlage für einen sicheren Bauablauf.

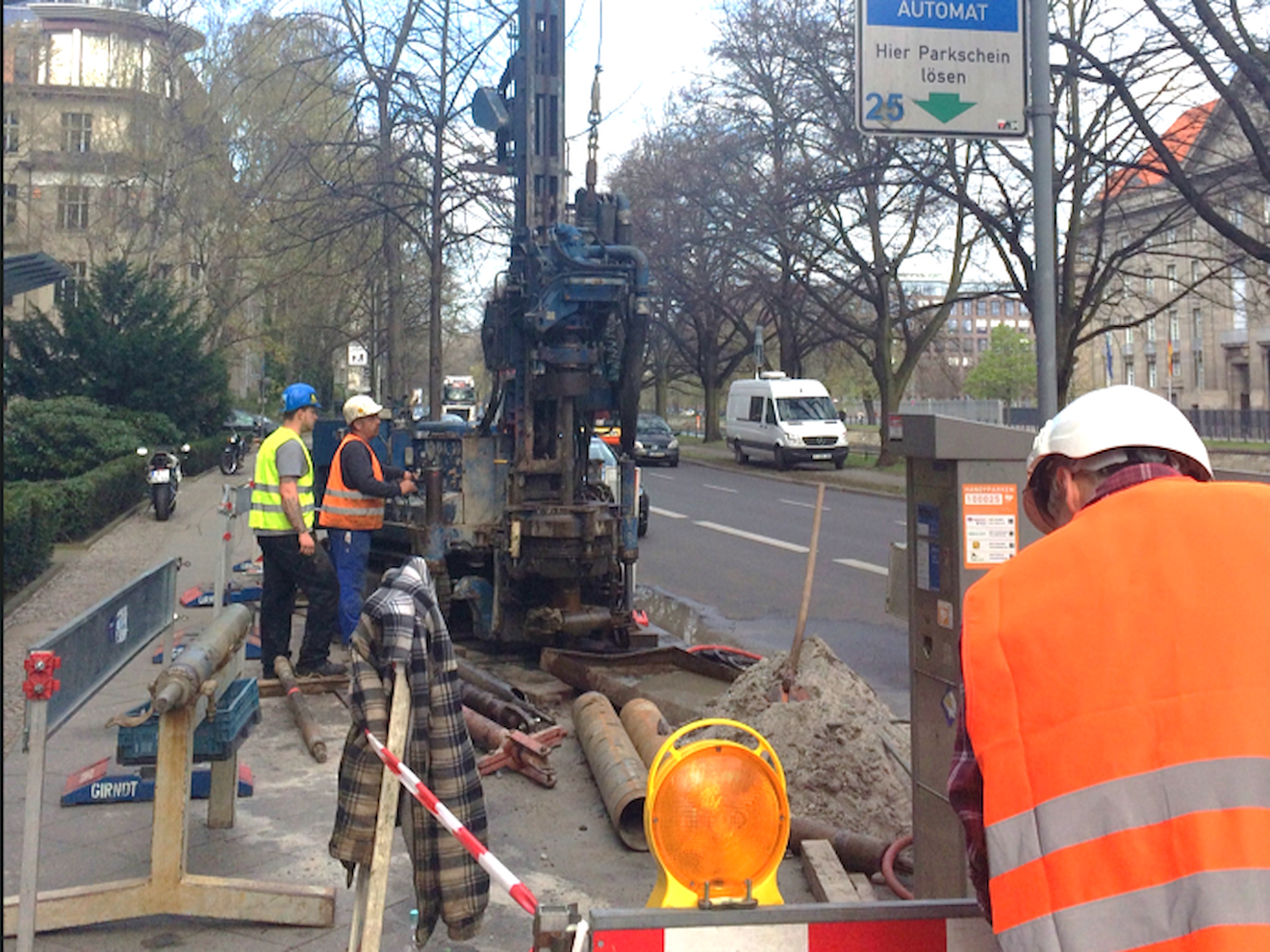

Baugrunduntersuchungen: Was verbirgt sich im Untergrund?

Es werden Erkundungsbohrungen bis in Tiefen von 50 Metern durchgeführt, in Ausnahmen bis zu 80 Meter tief. Die entnommenen Proben werden im Labor analysiert und anschließend von geotechnischen Sachverständigen bewertet und gutachterlich eingestuft. Sobald die Bohrung beendet ist, stellt 50Hertz den ursprünglichen Zustand im Bereich der Arbeitsstelle wieder her.

Ergänzend kommen Drucksondierungen zum Einsatz, bei denen ein kegelförmiger Messkopf über ein Gestänge mit gleichmäßiger Geschwindigkeit in den Untergrund gepresst wird, um die Tragfähigkeit zu bestimmen.

Denn je nach Region gibt es einen unterschiedlichen geologischen Aufbau des Untergrunds   und somit auch unterschiedliche Baugrundarten mit verschiedenen Eigenschaften z.B. hinsichtlich der Empfindlichkeit auf Verdichtung oder der Stabilität. Ziel der Untersuchungen ist es, für die weitere Planung Erkenntnisse zur Beschaffenheit zu erhalten. Sobald die Bohrung beendet ist, stellt 50Hertz den ursprünglichen Zustand im Bereich der Arbeitsstelle wieder her.

Der Grundwasserspiegel unterliegt Schwankungen die durch natürliche Prozesse (z.B. Niederschlagsmengen) oder menschliche Eingriffe (z.B. Brunnen) verursacht werden können. Einige Bohrpunkte werden deshalb zu Grundwassermessstellen ausgebaut, um die jahreszeitlichen Veränderungen zu beobachten. An diesen Messstellen werden die Höhe des Grundwassers sowie dessen Beschaffenheit regelmäßig gemessen und die Daten durch Fachleute und Behörden ausgewertet. Grundwassermessstellen werden nur dort errichtet, wo keine öffentlichen Daten aus anderen Quellen zugänglich sind. Die Messungen müssen über mehrere Jahre erfolgen.
